由于煅燒溫度偏低等原因，三元材料的表面殘留堿性物質(zhì)相對(duì)于鈷酸鋰來(lái)說(shuō)偏高，這些殘留堿性物質(zhì)基本上都是鋰的化合物，如Li2O、LiOH．H2O、Li2CO3等。且不同組分的三元材料表面殘余鋰量不同，10含量越高的三元材料，表面殘余鋰越高。材料的pH值也從一定程度上反映了這個(gè)現(xiàn)象。表1所示為不同正極材料的典型pH值和表面殘余鋰量。

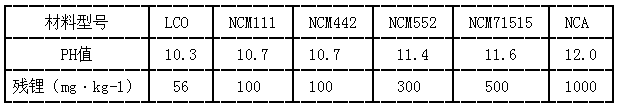

不同正極材料PH值和表面殘余鋰（典型值）

堿性物質(zhì)在空氣中容易吸潮，導(dǎo)致材料表面和水反應(yīng)，或使材料在調(diào)漿時(shí)黏度變大，或_者將多余的水分帶入電池中，造成電池性能下降。對(duì)于水和正極材料表面的反應(yīng)，請(qǐng)查看8.13.1節(jié)。堿性物質(zhì)及其吸附的水分造成調(diào)漿時(shí)黏度變大的原因是：黏結(jié)劑PVDF團(tuán)聚，使正極漿料黏度變大難以過(guò)篩，情況嚴(yán)重時(shí)漿料甚至變成果凍狀，成為廢料。

水分對(duì)于電池的影響是：過(guò)量的水被帶到電池中后，消耗鋰鹽量增加，副反應(yīng)增加，使電池內(nèi)阻變大、自放電高、衰減快，而且還會(huì)伴隨大量氣體產(chǎn)生；電池內(nèi)氣體的產(chǎn)生會(huì)使軟包電池發(fā)生氣脹、鋁殼電池鼓殼、圓柱電池高度超標(biāo)，嚴(yán)重時(shí)防爆閥開(kāi)裂，導(dǎo)玫電池失效等。過(guò)量的水還會(huì)和電解液反應(yīng)生成強(qiáng)酸氫氟酸，腐蝕電池內(nèi)部的金屬零件，造成電池漏液。當(dāng)負(fù)極有鋰析出時(shí)，析出的鋰遇到水會(huì)發(fā)生劇烈反應(yīng)，產(chǎn)生熱量，引發(fā)更為嚴(yán)重的安全問(wèn)題。
